Automatic coil packaging line

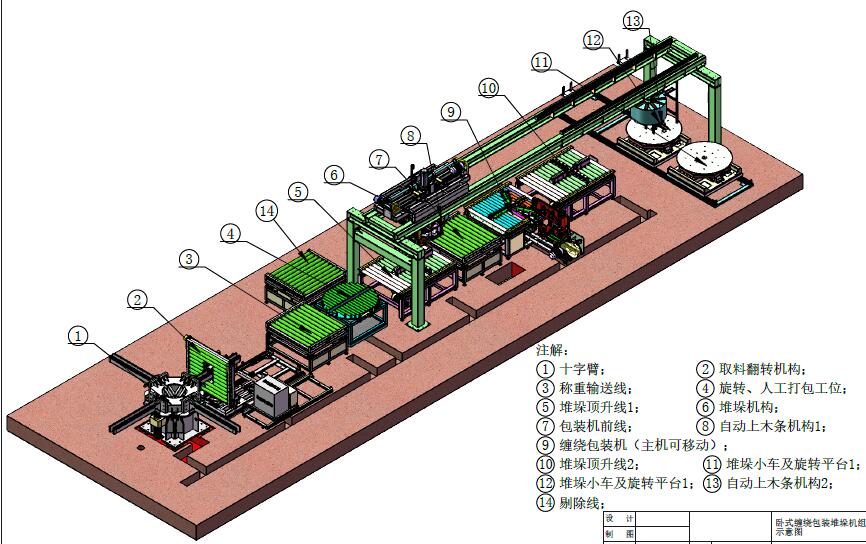

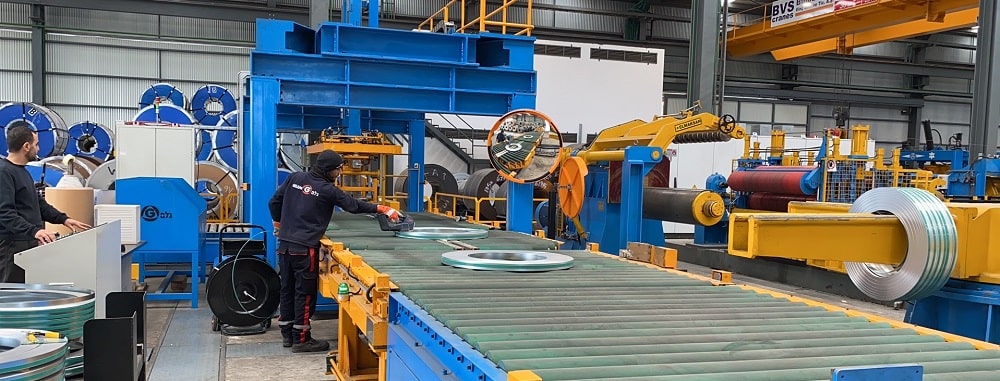

The new coil packing line equipment is designed for use in a rolling-extrusion shop, where it can be used to automatically package strip coils after they have been cut on a slitting-and-shearing line. The system is designed to handle the entire packaging process, from coil turning to stacking, and it includes several key components.





One of these components is a turnstile, which is a heavy-duty loading system with a strong structure. The turnstile can be equipped with 2 or 4 arms, depending on the speed requirements of the slitting line, and it can handle loads of up to 60 tons. The arms of the turnstile can be extended up to a length of 2000 mm to accommodate different types of coils.

The system also includes a down ender, which is used to automatically separate and pick up coils from the turnstile. The down ender is equipped with a hydraulic lifting nose that can be adjusted for different coil widths, and it has a roller conveyor working table to support the coils. The down ender also has a coil falling protection mechanism to prevent damage to the coils.

The system also includes a wrapping machine, which is an eye-through type machine with a conveyor working table. The wrapping machine can be used to apply protective wrapping tape to the coils, and it has several adjustable features that allow the user to control the wrapping process. These features include the wrapping tape tension, the ring speed, and the roller speed, which can all be adjusted using inverters.

Finally, the system includes a stacking machine, which is used to handle the packed coils and stack them on pallets. The stacking machine is a gantry-type mobile mechanism with a mechanical coil lifter that can pick up and move coils smoothly and quickly. It is designed to be highly efficient and reliable, allowing for efficient and safe handling of the packed coils.
